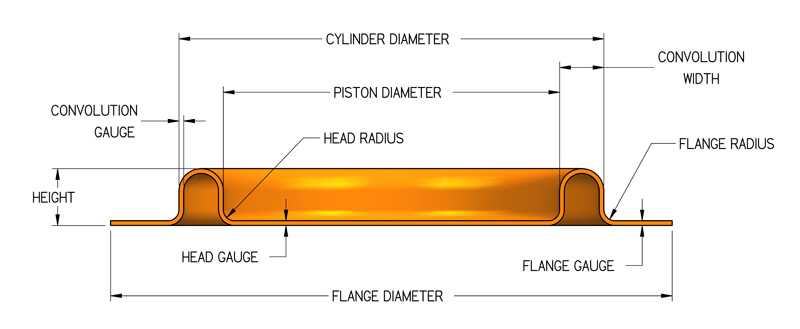

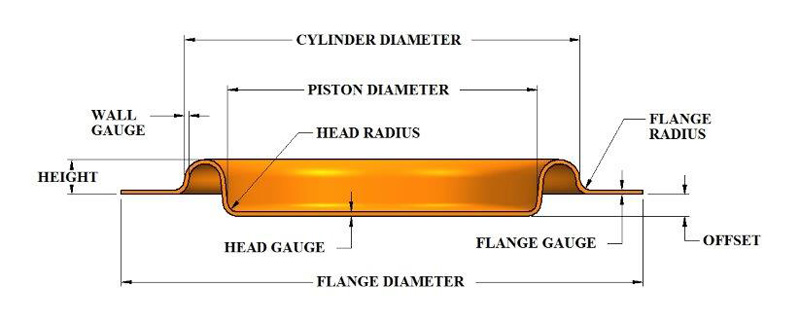

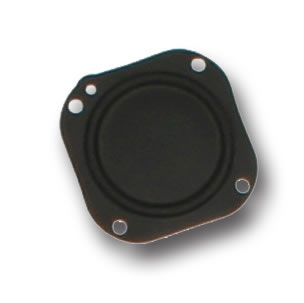

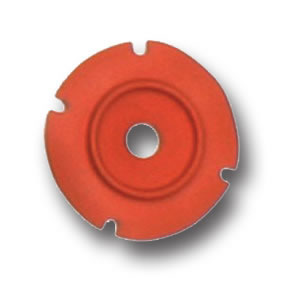

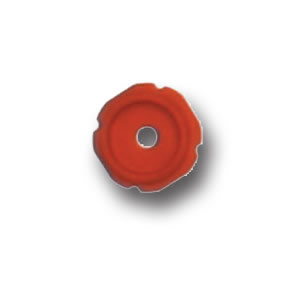

Bei dieser Art werden Kolben und Flansch in der gleichen Ebene geformt. Der Vorteil dieses Modells besteht darin, dass die Handarbeit beim Bilden der Faltung entfällt, was die Montagezeit erheblich verkürzt. Dies wäre bei Anwendungen mit hohen Stückzahlen von Bedeutung. Die Nachteile dieser Membran sind: eine immanente Federrate aufgrund der eingeformten Faltung, die bei der Konstruktion berücksichtigt werden muss, und ein begrenztes Hub-Bohrungsverhältnis. Um dieses Verhältnis zu verbessern, kann eine vorgeformte Membran mit Versatz konstruiert werden (siehe FC-Versatz Abbildung unten auf der Seite). Bei dieser Form sind Kolbenkopf und Flansch versetzt zueinander geformt, wodurch alle zusätzlichen Hubmöglichkeiten auf einer Seite der Faltung liegen. Dadurch entsteht eine Membran mit längerem Hub, die die Montagefreundlichkeit einer vorgefalteten Membran beibehält.
