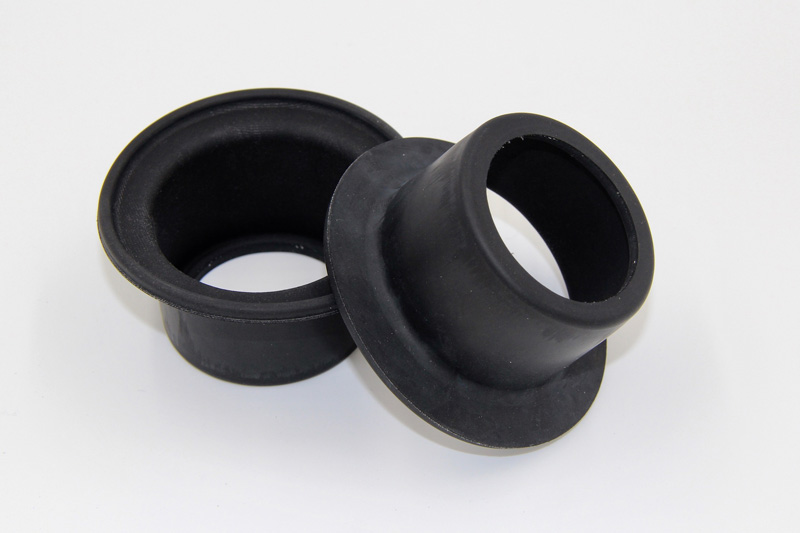

Membranen vom Typ I werden allgemein als „eingerollte“ Membranen bezeichnet. Membranen vom Typ I weisen die Vorteile von Rollmembranen auf, kombinieren aber gleichzeitig Montagefreundlichkeit mit einem langen Hub.
Das Design der Rollmembran Typ I bietet niedrige Kosten für die Hardware, geringe Packungsgröße und geringere Montagekosten, die Konstruktion bietet erhebliche Vorteile gegenüber gefalteten Membranen in vielen Anwendungen mit dem übergeordneten Ziel, die Lebensdauer der Membran zu verlängern.

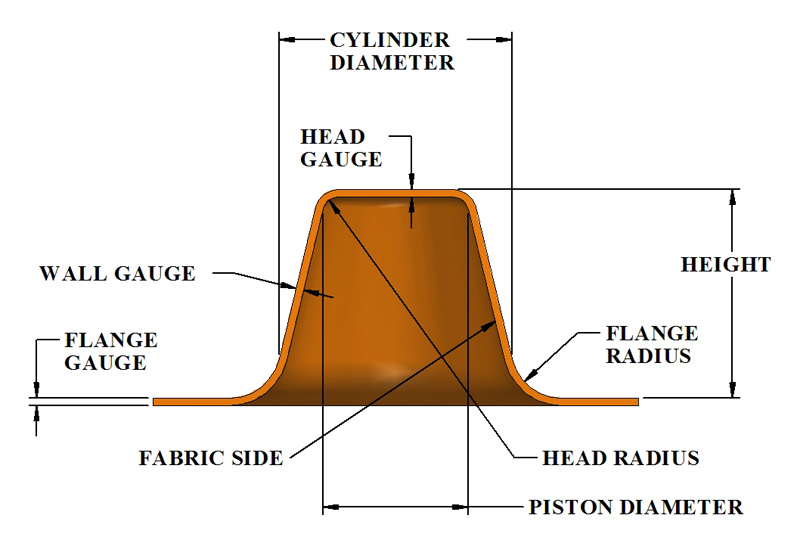

Rollmembranen vom Typ I weisen Unterschiede in der Konfiguration und im Betrieb gegenüber Membranen vom Typ F auf. Die Konfiguration der Seitenwände fällt fast gerade vom Kolbendurchmesser ab und weitet sich dann in einem großen Eckradius zum Flansch aus.
Im Betrieb ist die volle Faltung dieser Konstruktion nicht oben und unten im Hub vorhanden, sondern tritt nur während eines Teils des Kolbenhubs auf. Diese Konstruktion bietet erhebliche Vorzüge, da sie die gleichen Vorteile wie eine F-Membran bietet und eine Reduzierung der Hardwaregröße sowie eine einfachere und kostengünstigere Installation ermöglicht, da es nicht notwendig ist, die Faltung vor der Installation der I-Membran zu bilden.
Der effektive Druckbereich der Membran vom Typ I bleibt konstant, solange sie in voller Faltung bleibt. Wenn die Membran jedoch an beiden Enden des Hubs aus der vollen Faltung herausrollt, kommt es zu einer gewissen Veränderung des effektiven Druckbereichs.
